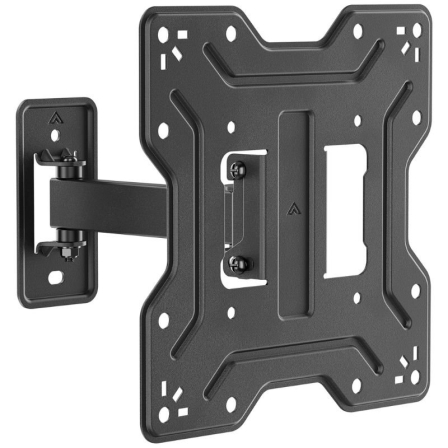

Soporte de Pared Inclinable/ Giratorio Aisens WT43TSE-411
Soporte eco giratorio, inclinable para monitor/TV 30kg (2 pivotes) de 23”-43”. Fabricado con acero de alta resistencia y pintado con pintura electrostática para un acabado perfecto.
Especificaciones
Tipo de soporte: Eco giratorio e inclinable (2 pivotes)
Tamaño compatible: TVs/monitores de 23” a 43”
Material: Acero de alta resistencia
Acabado: Pintura electrostática
VESA máximo: 200x200 mm
VESA compatibles: 100x100, 100x200, 200x100, 200x200 mm
Carga máxima: 30 kg
Ángulo de inclinación: -10º / +5º (depende de la instalación y del espacio disponible)
Ángulo de giro: -90º / +90º (depende de la instalación y del espacio disponible)
Distancia a la pared: Ajustable entre 50 mm y 202 mm (depende de la instalación y del espacio disponible)
Color: Negro
Contenido de la caja
Incluye: 1 x Soporte de pared para monitor/TV
Incluye: 1 x Kit de montaje (no incluye herramientas)
Incluye: 1 x Manual de instrucciones multi idiomas
1. Introducción Este manual proporciona directrices generales e instrucciones de seguridad para la instalación y uso de soportes metálicos diseñados para sistemas audiovisuales. La correcta instalación y el manejo seguro de estos soportes son cruciales para asegurar el funcionamiento óptimo del equipo y la seguridad del usuario.
2. Descripción del Producto Los soportes metálicos para sistemas audiovisuales están diseñados para sostener y montar equipos como televisores, proyectores y altavoces. Estos soportes están hechos de materiales resistentes para soportar el peso del equipo y proporcionar estabilidad.
3. Información de Seguridad 3.1. Advertencias Generales - Lea todas las instrucciones antes de comenzar la instalación. - Asegúrese de que el soporte metálico sea compatible con el equipo audiovisual que va a montar. - Utilice siempre herramientas adecuadas y en buen estado. - No sobrecargue el soporte. Verifique las especificaciones de peso máximo. 3.2. Instalación - Instalación en Superficies Adecuadas: Asegúrese de montar el soporte en una superficie adecuada y resistente, como paredes de concreto o vigas de madera robustas. - Uso de Anclajes y Tornillos: Utilice los anclajes y tornillos proporcionados o recomendados por el fabricante. No utilice anclajes inapropiados para el tipo de pared. - Nivelación: Verifique que el soporte esté nivelado antes de apretar completamente los tornillos para garantizar la estabilidad del equipo. 3.3. Manejo y Mantenimiento - Revisión Regular: Inspeccione el soporte periódicamente para asegurarse de que todos los tornillos y anclajes estén firmemente ajustados. - Limpieza: Limpie el soporte con un paño seco y evite el uso de productos químicos agresivos que puedan dañar el acabado metálico. - Evitar Impactos: No golpee ni mueva el soporte una vez instalado para evitar daños o desajustes.
4. Procedimiento de Instalación 4.1. Preparación 1. Verifique el Contenido del Paquete: Asegúrese de tener todas las piezas y herramientas necesarias. 2. Reúna Herramientas: Taladro, nivel, destornillador, martillo, y un juego de llaves. 4.2. Instalación 1. Ubicación del Soporte: Determine la ubicación exacta del soporte en la pared. 2. Marcado de Agujeros: Marque los puntos de perforación en la pared según las medidas proporcionadas en el manual del soporte. 3. Perforación: Perfore los agujeros en los puntos marcados. 4. Colocación de Anclajes: Inserte los anclajes en los agujeros perforados. 5. Montaje del Soporte: Coloque el soporte en los anclajes y ajuste los tornillos firmemente. 6. Verificación: Asegúrese de que el soporte esté nivelado y seguro. 4.3. Montaje del Equipo 1. Alineación: Alinee el equipo con el soporte según las instrucciones del fabricante. 2. Fijación: Asegure el equipo al soporte utilizando los mecanismos de fijación proporcionados.
5. Solución de Problemas - Desajuste: Si el soporte parece desajustado, verifique los tornillos y anclajes. Ajuste según sea necesario. - Inestabilidad: Si el equipo se siente inestable, asegúrese de que todos los componentes estén correctamente montados y que el soporte esté nivelado.
